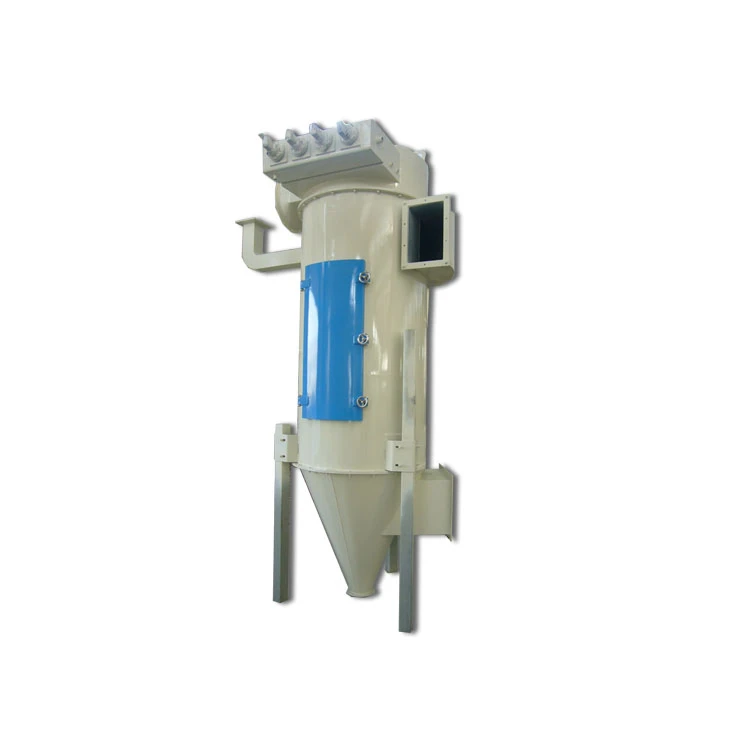

Пылесборник TBLMY

Система сбора пыли

TBLMY Струйный фильтр высокого давления пылесборник

Особенности: Плоские фильтрующие оболочки, компактная структура и небольшая площадь основания.

Применение: Сбор пыли на конвейерном оборудовании.

Рабочее давление воздуха: 0.2-0.4 МПа

Площадь фильтрации (опционально): 5,6 м², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Применение и адаптивность

Пылеуловитель с струйным фильтром TBLMy представляет собой импульсный пылеуловитель мешочного типа с обратной струей воздуха низкого давления, отличающийся надежной работой, высокой эффективностью сбора пыли, низкой концентрацией на выходе, простотой эксплуатации и обслуживания. Он применим для борьбы с пылью в отраслях по переработке зерна и кормов, машиностроения, металлургии, строительных материалов и цемента, а также для очистки или рециркуляции и фильтрации пыли в пневматическом транспорте или сборе аспирационных каналов.

Функции

Этот продукт представляет собой циклонный пылеуловитель. Пылесодержащий воздух поступает в короб тангенциально и отделяется за счет вращения; крупная пыль оседает в первую очередь, мелкая пыль фильтруется через фильтрующий рукав, чтобы увеличить срок службы рукава;

Механизм быстрого монтажа и демонтажа, изготовленный по запатентованной технологии для тканевого рукава, применим для улучшения условий эксплуатации и эффективности работы;

Электромагнитный клапан типа TDFD предназначен для легкого монтажа и демонтажа, и для этого может быть реализован один электромагнитный клапан, распыляющий несколько рукавов одновременно;

Прибор импульсного управления типа ТКЗМ используется для того, чтобы можно было реализовать многоконтурное регулирование с хорошей регулируемостью, точностью и стабильной работой.

Существуют механизмы выброса пыли с коническим и плоским дном, чтобы оптимизировать механизм выброса пыли с плоским дном.

Входное напряжение электромагнитного клапана: 24 В пост. тока, ток: 0.8 А-1А, рабочая среда: -10 градус -50 градус, относительная влажность меньше или равна до 85 процентов, рабочая среда: чистый воздух, рабочее давление источника воздуха: 0,5 МПа -0,7 МПа.

Рабочее напряжение шлюза должно быть 380 В переменного тока (1 ± 5 процентов) В, а материал не должен смешиваться с волокнистыми примесями и крупными твердыми частицами.

Давление источника воздуха для удаления пыли должно быть {{0}},5 МПа-0,7 МПа, при использовании в особом случае давление может быть ниже 0,5 МПа;

Сопротивление пылесборника: P<1,2 кПа;

Эффективность пылесборника: η больше или равна 99,5%;

Скорость фильтрующего воздуха: меньше или равна 4 (м/мин);

Спецификация фильтрующего рукава: Φ140×1600, Φ140×2000, Φ140×2400 (мм)

Принцип работы и особенности основных узлов

Верхний ящик

Верхний бокс представляет собой элемент для сбора отфильтрованного чистого воздуха, снабжен воздуховыпускным отверстием сверху и включает в себя воздушно-струйное устройство. Открыв верхнюю крышку верхнего ящика, можно проверить и заменить устройство воздушной струи (обычно в нем нет необходимости).

Средняя коробка

Средний короб – элемент для фильтрации поступающего запыленного воздуха, а также для осаждения крупных частиц пыли; верхняя соединяется с верхней коробкой, нижняя соединяется с нижней коробкой, в ней находится фильтрующее рукавное устройство. На коробке имеется смотровая дверца, которую можно открыть для осмотра и замены фильтрующего рукава.

Нижний ящик (плоское дно — нижний ящик, коническое дно — бункер)

Нижняя коробка является элементом для удаления пыли и оснащена устройством для удаления пыли. В нижней части имеется пылеотвод, соединенный со шлюзом. Сбоку нижнего ящика имеется люк, который используется для осмотра устройства для удаления пыли и добавления смазочного масла при его открытии. Пыль выбрасывается через конический бункер под действием силы тяжести пыли, так что пыль может собираться вдоль конической поверхности и выбрасываться.

технические параметры
